Баровые цепи применяются для
комплектации баровых грунторезных механизмов для нарезки щелей в твердых и мерзлых
грунтах или асфальте с f меньше или равное 3 по шкале Протодьяконова. Дополнительно
могут быть поставлены цепи с шириной прорезаемой щели 250 мм. Цепи могут
комплектоваться резцами ЗН-5 (для увелечения ширины реза до 180 мм).
Реализуем баровые цепи на грунторезные механизмы (баровые установки) для резки мерзлых мягких грунтов, цепи для баровых установок Урал-33, БРЦ, ЭТЦ-165 и шахтных комбайнов «Кировец», «Донбас». Баровые цепи, звездочки ведущие/ведомые, втулки, пальцы, зубья, резцы и другое:
Цепь режущая баровая БРЦИ с резцами, 63 звена
Цепь режущая баровая «Урал-33» с резцами, 72 зв.
Звезда ведущая БРЦ.
Звезда ведомая БРЦ.
Звезда ведущая «Урал».
Звезда ведомая (компл.) «Урал».
Болты стопрорные 24 мм. Шаг
Втулки БРЦ
Палец БРЦ
Палец «Урал»
Стопор пальца БРЦ
Головка бара Урал в сборе
Головка бара БРЦ в сборе
Венец звезды БРЦ, Урал
Ключ цепи
Резец ЗС-40
Цепь ЭТЦ-165 (аллигаторная) ширина 160-300мм.
с твердосплавными резцами, 56 зв.
Звезда цепи ЭТЦ ведущая
Звезда цепи ЭТЦ ведомая
Звезда цепи ЭТЦ шнековая
Звезда цепи ЭТЦ поддерживающая
Продукция: цепи режущие баровые. Модификация цепей: ”БРЦ” 2083.01.02.000-02 “Урал-33” 2086.01.02.060
| Наименование цепи |
“БРЦ” |
“Урал-33” |
| Шаг цепи мм.
|
88,9 |
76,0 |
| Кол-во звеньев от шт. |
63 |
72 |
| Ширина реза мм. |
130 |
140 |
| Резцы ЗН-3 (ЗС-40) шт. |
63 |
72 |
| Масса кг. |
220 |
215 |
| Длина м. |
5,6 |
5,47 |
| Количество линий резания |
9 |
9 |
| Разрывное усилие Q min. |
400Kh |
550Kh |
| Сечение зубков мм. |
26х13 |
26х13 |
| Срок эксплуатации г. |
1-5 |
1-5 |
| Срок хранения (усл.№2) |
бессрочный |
бессрочный |
| Партия |
12/15 |
12/8 |
| Дата изготовления |
11.07г. |
11.07г. |
Предприятие-реализатор гарантирует качество поставляемой продукции и несет полную
ответственность за её работо- способность при правильной эксплуатации обородувания в
течении 12-ти месяцев.
Примечание : цепи применяются для комплектации баровых грунторезных механизмов для нарезки щелей в твердых и мерзлых грунтах или асфальте с f меньше или равное 3 по шкале Протодьяконова. Дополнительно могут быть поставлены цепи с шириной прорезаемой щели 250 мм. Цепи могут комплектоваться резцами ЗН-5 (для увелечения ширины реза до 180 мм). Предприятие-реализатор гарантирует качество поставляемой продукции и несет полную ответственность за её работо способность при правильной эксплуатации обородувания в течении 12-ти месяце.
Цепь режущая предназначена для мерзлых грунтов
Цепь режущая предназначена для разработки мерзлых грунтов, снятия асфальтной поверхности дорог (в грунтах до IV категории и абразивностью почвы до 10мг.). На данную цепь устанавливается резец РП-3 с твердосплавной пластинкой ВК8. Устанавливается на грунторез 2086.31.00.000, АТ 00.00.000
Цепь режущая для разработки мерзлых и летних грунтов
Цепь режущая предназначена для разработки мерзлых и летних грунтов с резцами типа РД16Т, РД 16.22, оснащенных твердосплавной пластинкой ВК8. Устанавливается на агрегаты траншейные АТМ, грунторез 2086.51.00.000.
Цепь режущая предназначена для летних грунтов
Цепь режущая предназначена для разработки летних грунтов до II категории и абразивностью почвы до 10мг. Устанавливается на грунторез 2086.31.00.000, агрегат траншейный АТ 00.00.000.

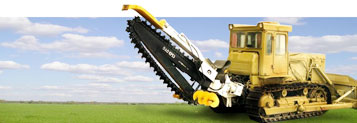

Баровая машина.
Общие сведения о баровой машине
Баровая машина представляет собой специализированное техническое устройство, которое, как правило, размещается на базе трактора. В данном случае модель трактора, который служит в качестве базовой части баровой машины, зависит от выбора производителя баровой машины.
На базовую часть устанавливают так называемый рабочий орган баровой машины с режущей цепью H=140 мм. Существует несколько видов режущих цепей для баровой машины, которые различают по сезонности применения цепи для проведения работ. Среди специалистов баровая машина получила свое второе название – грунторез. В зависимости от производителя, баровая машина дополнительно укомплектовывается режущими цепями H=270 мм и H=400 мм. Установка дополнительных режущих цепей на баровую машину производится в гараже или непосредственно на месте проведения работ. Процесс установки представляет собой замену стандартной цепи баровой машины на режущие цепи с шириной прорезания в 270 или 400 мм и не требует какого-либо технического переоснащения базы баровой машины.
Рабочий орган баровой машины
Одной из главных составляющих баровой машины, является рабочий орган, который представляет собой направляющую металлическую раму с режущей цепью. В рабочем органе баровой машины применяют режущие цепи, которые состоят из 76 звеньев. Принцип работы рабочего органа баровой машины заключается в поступательном перемещении самой машины, одновременно с перемещением рабочего органа вдоль вертикальной плоскости. В результате взаимодействия системы баровая машина и рабочий орган возникает процесс разрушения грунта, который впоследствии режущая цепь баровой машины выносит на поверхность.
Виды баровых машин
На отечественном рынке строительной техники наиболее популярны следующие виды баровых машин:
Баровые машины на базе трактора МТЗ. Данный тип баровых машин используется для проведения различного рода работ с твердым и мерзлым грунтами.
Баровые машины на базе трактора ДТ-75. Идеально подходит для выполнения работ по рытью траншей для различных трубопроводов. Баровая машина данного типа станет незаменимым помощником в процессе прокладки электрических линий электропередач или линий телефонной связи. Отличительной особенностью данной баровой машины, является то, что работы на ней осуществляются исключительно в период дождей (осень- весна), распутицы и в заболоченной местности.
Баровые машины на базе трактора Т-130/170, Т-10, Б-10. Баровые машины, относящиеся к данной категории, с легкостью выполняют работы любой сложности. Прочные режущие цепи могут работать даже с грунтом четвертой категории.
Преимущества баровой машины
Почему различные строительные организации предпочитают купить баровую машину?
Ответ на данный вопрос, весьма прост. Баровая машина обладает рядом весьма полезных преимуществ: во-первых, универсальные режущие насадки могут прорывать траншеи различного размера, во-вторых, благодаря специально разработанной системе удаления грунта из прокладываемой траншеи, выкопать траншею теперь можно в пять-семь раз быстрее, а в-третьих, базу, на которой располагается баровая машина, можно использовать для осуществления других строительных работ.
Баровая машина работает в практически любых климатических условиях: от сильных заморозков до палящего зноя. Поэтому, отечественная техника пользуется спросом не только на территории Украины, но, и на территории всего СНГ. Купить баровую машину можно, как у официальных дилеров компании, так и с помощью Интернет-сайта.
Баровые грунторезные машины и цепные экскаваторы.
Баровые грунторезные машины позволяют механизировать наиболее трудоемкие процессы при разработке грунтов в сферах коммунального строительства; транспортного, городского и сельского хозяйства.
Применяются для рытья траншей прямоугольного профиля под трубопроводы, кабельные линии электропередач и связи, для разработки твердых грунтов под строительные площадки, для разрыхления твердых и мерзлых грунтов с последующим проведением землеройных работ. Также применяются для удаления асфальтных покрытий при дорожных работах, резки известняков и песчаников, вырезания блоков грунта при пересадке деревьев.
Основными параметрами данных механизмов являются ширина и глубина траншеи, которую они могут нарезать (от 140 до 410 мм и до 2 м соответственно, в зависимости от модификации), а также крепость обрабатываемого грунта (I-V категорий, также в зависимости от модификации).
Баровые грунторезные машины обладают простой конструкцией, легкостью эксплуатации, высокой производительностью. К недостаткам баровых грунторезных машин относятся: существенные затраты мощности; малая долговечность рабочих органов, особенно с рабочим грунтом содержащим инородные включения (потому вопрос выбора наиболее качественных, и, как следствие, долговечных режущих материалов, является первоочередным).
Баровые грунторезные машины представляют собой рабочее оборудование, приспосабливаемое на колесочные и гусеничные тракторы или цепные экскаваторы с необходимым доукомплектованием гидроходоуменьшителем, механизмами привода. Также зачастую баровые грунторезные машины доукомплектовываются отвалом.
Рабочим органом баровых грунторезных машин являются цепные бары, состоящие из режущей цепи с резцами (РП-3), и рамы. На раме расположены необходимые для натяжения режущей цепи звездочки. Рабочий орган - основное, взаимодействующее с грунтом, устройство – именно от его надежности во многом зависит эффективность землеройных работ.
Рабочий орган крепится на экскаваторы траншейные цепные. Он может иметь один или два бара, управление которых производится индивидуально.
Для вынесения разрабатываемого грунта используется специальное оборудование (плужки). Грунт в этом случае располагается вдоль траншеи.
Экскаваторы траншейные цепные представляют собой самоходные машины непрерывного действия. При их поступательном перемещении сзади происходит вырезка траншеи определенной глубины и ширины (максимальные и минимальные значения ширины и глубины зависят от модели экскаватора траншейного цепного). Одновременно с этим происходит транспортирование от траншеи вынесенного грунта.
Производительность экскаваторов траншейных цепных в 2…2,5 раза выше, чем у одноковшовых механизмов. При этом, траншея получается более качественная, также обеспечиваются меньшие энергозатраты на 1 м3 грунта. Экскаваторы траншейные цепные могут одинаково эффективно разрабатывать различные грунты, в том числе и не мерзлые (талые).
Баровые грунторезные машины и экскаваторы траншейные цепные являются экономически выгодными приобретениями, как для крупных, так и для средних и мелких хозяйств.
На сегодняшний день наиболее качественную землеройную технику выпускают два крупнейших производителя: ФГУП «Дмитровский Экскаваторный Завод при Спецстрое России» и ОАО «Копейский машиностроительный завод им. Кирова».
Продукция этих компаний хорошо зарекомендовала себя в эксплуатации, в том числе и в тяжелых условиях. Их баровые грунторезные машины и цепные траншейные экскаваторы составляют серьезную конкуренцию продукции зарубежных компаний на рынках землеройной техники и удостоены золотых медалей на многих мировых выставках.
Среди основных моделей баровых машин и цепных траншейных экскаваторов, выпускаемых данными производителями, стоит особо выделить:
- на базе МТЗ - ДЗ-133 ЭЦ, БГМ-1, БГМ-2, БГМ-2У, БГМ-80, МЗЦ-2086, ЭТЦ-1609, ЭТЦ-1609 БД, ЭТЦ-201, ЭЦУ-150;
- на базе ДТ-75 - МЗЦ-75, ЭТЦ-75, ЭТЦ-205;
- на базе Б-10, Т-10, Т-130 – АТ, АТМ.
Экскаваторы траншейные цепные – эффективная резка грунта.
На сегодняшний день разработка грунта ведется тремя основными способами. Во-первых, механическим, когда грунт отделяется режущими органами (резцами, режущими цепями, ножами, фрезами, зубьями и прочим). При этом режущие органы могут быть как пассивными, так и активными (приводными). Во-вторых, разработка грунта ведется гидромеханическим способом – грунт при этом разрушается струей воды (в открытом забое). В-третьих, взрывным способом. Грунт разрушают газы, расширяющиеся под большим давлением. В некоторых случаях способы комбинируют.
По статистике 95% разработки грунта ведется первым способом, то есть механическим. При этом используется различная землеройная техника, имеющая свои особенности в конструкции, назначении и принципе действия. Немаловажную роль в разработке грунтов различной степени твердости играют экскаваторы траншейные цепные. Преимущества их в данном виде работ очевидны. Экскаваторы траншейные цепные удобны при эксплуатации, имеют простую конструкцию (как следствие, она редко выходит из строя), обладают малой металлоемкостью, и самое главное - обладают высокой производительностью (вплоть до 70 м3/ч).
Экскаваторы траншейные цепные отделяют грунт режущей частью баровой машины (бара). Разработка грунта при этом подразумевает следующие стадии: непосредственную резку грунта, его вынос на поверхность и отодвигание в сторону. Вынос и резка осуществляется самим баром, отодвигание – специальными плужками, которые устанавливаются на раме бара. В результате извлеченный из массива грунт располагается валиком вдоль траншеи.
Экскаваторы траншейные производят резку грунта непрерывно при поступательном движении машины вперед. За один проход экскаватор траншейный цепной разрабатывает сзади себя траншею определенной глубины и ширины. Производительность данных машин почти в 2…2,5 раза выше, чем у одноковшовых экскаваторов. При этом траншеи получаются более качественными – с ровными краями, а извлеченный грунт годится для обратной засыпки без дополнительных работ по его разбивке. Экскаваторы траншейные цепные способны эффективно нарезать траншеи как в не мерзлых грунтах, так и в мерзлых.
Скорость нарезки траншей рабочим органом и скорость передвижения экскаватора траншейного цепного выбирают таким образом, чтобы обеспечивалось полное наполнение ковшей, выносящих грунт на поверхность. Скорость передвижения экскаватора траншейного цепного регулируется бесступенчато в зависимости от грунта (от его физико-механических свойств) и составляет от 5 до 800 м/ч. Для обеспечения таких скоростей экскаваторы траншейные цепные укомплектовываются гидромеханическими ходоуменьшителями. Скорость же движения режущей цепи во многом зависит от динамических нагрузок, действующих на нее, но не превышает 2,4 м/с. Самые низкие скорости используются для нарезки траншей в тяжелых грунтах (талых или мерзлых). Для разгрузки ковшей используется гравитационный способ, при котором грунт выпадает из ковшей под действием собственного веса (сил гравитации).
Разгрузка грунта осуществляется на ленточный конвейер, в тот момент, когда ковши (скребки) поворачиваются относительно звездочек режущей цепи. Ленточные конвейеры транспортируют грунт в левую или правую сторону от траншеи в отвал или же в какой-либо транспорт. В основном ленточные конвейеры экскаваторов траншейных цепных имеют криволинейную форму, что с учетом высокой скорости конвейера позволяет обеспечить необходимую дальность и подъем отброса грунта.
Глубина нарезаемой траншеи регулируется с помощью специального подъемного механизма (гидравлического). Рабочими органами экскаваторов траншейных цепных прорезаются щели глубиной до 2 м.
Сегодня экскаваторы траншейные цепные применяют в различных областях промышленного и гражданского строительства для нарезки прямоугольных и трапецеидальных траншей под водо-, газо-, нефтепроводы, лини электроснабжения и связи, канализацию и теплофикационные системы, для рытья траншей под фундаменты зданий и сооружений (ленточные) и прочего.
